Pomiar rezystancji izolacji jest kluczowym krokiem w zapewnieniu bezpieczeństwa instalacji elektrycznych. Aby uniknąć niebezpieczeństw związanych z elektrycznością, ważne jest, aby przeprowadzać te pomiary regularnie i prawidłowo. W artykule przedstawimy, jak skutecznie zmierzyć rezystancję izolacji, jakie narzędzia są potrzebne oraz jakie kroki bezpieczeństwa należy podjąć przed przystąpieniem do pomiarów.
Właściwe przygotowanie i zrozumienie procesu pomiaru są niezbędne, aby zapewnić bezpieczeństwo zarówno użytkowników, jak i urządzeń. Pamiętaj, że jeśli nie posiadasz odpowiednich umiejętności, zawsze warto skonsultować się z profesjonalnym elektrykiem.
Kluczowe informacje:- Wyłącz napięcie zasilające przed przystąpieniem do pomiarów, aby uniknąć porażenia prądem.
- Użyj odpowiednich narzędzi, takich jak tester izolacji lub magometer, aby uzyskać dokładne wyniki.
- Ustaw odpowiednie napięcie probiercze w zależności od napięcia znamionowego obiektu.
- Wykonaj pomiary między przewodami czynnymi a przewodami ochronnymi lub uziemieniem.
- Porównaj wyniki z minimalnymi wartościami określonymi w normach, aby ocenić stan izolacji.
- W przypadku braku doświadczenia w pomiarach, skonsultuj się z profesjonalistą.
Jak skutecznie zmierzyć rezystancję izolacji dla bezpieczeństwa
Pomiar rezystancji izolacji jest kluczowym elementem zapewnienia bezpieczeństwa w instalacjach elektrycznych. Dzięki regularnym testom można zidentyfikować potencjalne zagrożenia, takie jak uszkodzenia izolacji, które mogą prowadzić do porażenia prądem lub pożaru. Dlatego ważne jest, aby stosować odpowiednie narzędzia pomiarowe, które pozwalają na uzyskanie precyzyjnych wyników. Dokładność pomiaru jest niezbędna, aby móc właściwie ocenić stan izolacji i podjąć odpowiednie działania w przypadku wykrycia nieprawidłowości.
Wybór odpowiednich narzędzi pomiarowych dla dokładności
Wybór odpowiednich narzędzi do pomiaru rezystancji izolacji ma kluczowe znaczenie dla uzyskania dokładnych wyników. Do najczęściej używanych instrumentów należą megometry, które są zaprojektowane do testowania izolacji w różnych warunkach. Ważne jest, aby wybrać model z odpowiednimi funkcjami, takimi jak możliwość ustawienia różnych napięć probierczych. Poniższa tabela przedstawia porównanie popularnych modeli:
| Model | Napięcie probiercze | Zakres pomiarowy | Funkcje dodatkowe |
| Fluke 1507 | 250 V, 500 V, 1000 V | 0,01 MΩ do 10 GΩ | Automatyczne zapisywanie wyników |
| Megger MIT525 | 50 V, 100 V, 250 V, 500 V, 1000 V | 0,01 MΩ do 20 GΩ | Testy z różnymi napięciami |
| Kewtech KT65 | 250 V, 500 V, 1000 V | 0,1 MΩ do 20 GΩ | Wyświetlacz LCD z podświetleniem |
Przygotowanie do pomiaru: kluczowe kroki bezpieczeństwa
Przed przystąpieniem do pomiaru rezystancji izolacji niezwykle ważne jest zapewnienie bezpieczeństwa. Po pierwsze, należy wyłączyć napięcie w badanych obwodach i upewnić się, że nie zostanie przywrócone w trakcie trwania pomiaru. Kolejnym krokiem jest sprawdzenie uziemienia oraz odpowiednie przygotowanie końców kabli, aby zapewnić dobry kontakt z miernikiem. Niezbędne jest również, aby wszyscy obecni w pobliżu przestrzegali zasad bezpieczeństwa, co minimalizuje ryzyko wypadków.
Jak prawidłowo podłączyć miernik do instalacji
Podłączenie miernika do instalacji elektrycznej jest kluczowym krokiem w procesie pomiaru rezystancji izolacji. Należy zacząć od upewnienia się, że wszystkie przewody są odpowiednio przygotowane. Podczas podłączania, końcówki miernika powinny być umieszczone na przewodach czynnych oraz na przewodzie ochronnym lub uziemieniu. Ważne jest, aby zachować odpowiednią kolejność podłączeń, aby uniknąć błędów pomiarowych.

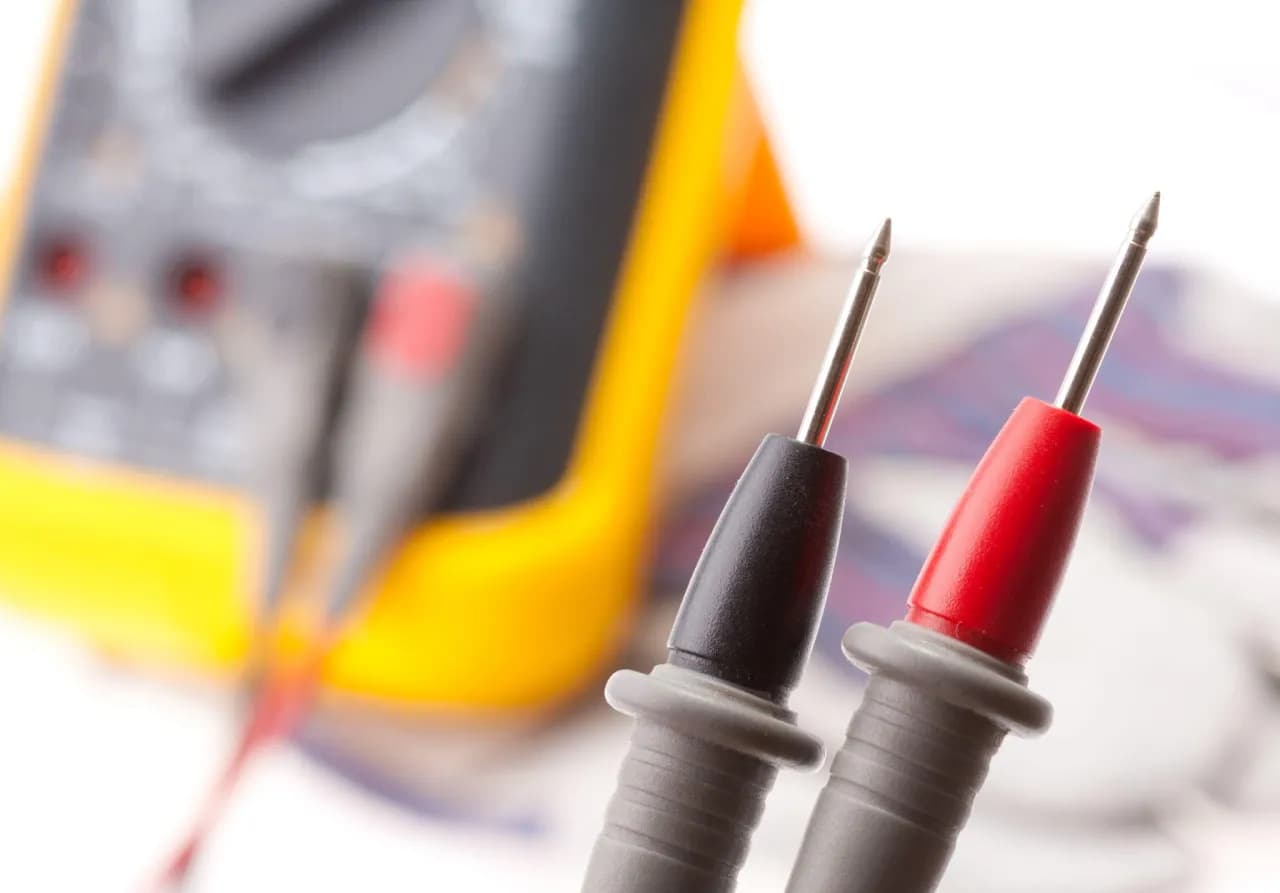

W przypadku podłączania miernika, warto również zwrócić uwagę na kolory przewodów: czerwony zazwyczaj oznacza przewód dodatni, a czarny przewód uziemienia. Po podłączeniu, przed przystąpieniem do pomiaru, sprawdź jeszcze raz, czy wszystkie połączenia są stabilne i poprawne. To zapewnia dokładność wyników i minimalizuje ryzyko uszkodzenia sprzętu.
Wykonywanie pomiaru: techniki i metody
Wykonanie pomiaru rezystancji izolacji wymaga zastosowania różnych technik oraz odpowiednich napięć probierczych. Najczęściej stosowane napięcia to 250 V, 500 V oraz 1000 V, w zależności od specyfiki instalacji oraz wymagań normowych. Warto pamiętać, że wyższe napięcia mogą być używane do testowania bardziej wymagających instalacji, ale powinny być stosowane z zachowaniem ostrożności.
Podczas pomiaru, technika "testu z przeciążeniem" może być używana do oceny wytrzymałości izolacji na wyższe napięcia. W przypadku niektórych instalacji, zaleca się również wykonanie pomiarów w różnych warunkach, takich jak temperatura czy wilgotność, aby uzyskać dokładniejsze wyniki. Zastosowanie odpowiednich metod pomiarowych pozwoli na uzyskanie rzetelnych danych, które są kluczowe dla oceny stanu izolacji.
Interpretacja wyników pomiaru rezystancji izolacji
Interpretacja wyników pomiaru rezystancji izolacji jest kluczowym etapem, który pozwala ocenić stan izolacji w instalacjach elektrycznych. Po wykonaniu pomiaru, wyniki należy porównać z wartościami minimalnymi określonymi w normach, takich jak PN-HD 60364-6. Wysoka rezystancja wskazuje na dobrą jakość izolacji, natomiast niskie wartości mogą sugerować problemy, które mogą prowadzić do awarii lub zagrożeń dla bezpieczeństwa.
Wyniki pomiarów powinny być analizowane w kontekście specyfiki danej instalacji. Na przykład, w instalacjach przemysłowych dopuszczalne wartości rezystancji mogą różnić się od tych w budynkach mieszkalnych. Ważne jest, aby nie tylko odczytać wartości, ale również zrozumieć ich implikacje dla bezpieczeństwa użytkowników oraz sprzętu elektrycznego.
Co oznaczają różne wartości rezystancji?
Różne wartości rezystancji uzyskane podczas pomiarów mają istotne znaczenie dla oceny bezpieczeństwa elektrycznego. Na przykład, wartość rezystancji powyżej 1 MΩ jest zazwyczaj uważana za akceptowalną w większości instalacji, co oznacza, że izolacja jest w dobrym stanie. Natomiast wartości poniżej 1 MΩ mogą wskazywać na konieczność przeprowadzenia dodatkowych badań lub napraw.
Wartości rezystancji poniżej 0,5 MΩ są szczególnie niebezpieczne i mogą sugerować poważne problemy z izolacją, co stwarza ryzyko porażenia prądem. Dlatego ważne jest, aby regularnie monitorować stan izolacji i podejmować działania w przypadku wykrycia nieprawidłowości.
| Aplikacja | Akceptowalna wartość rezystancji (MΩ) |
| Budynki mieszkalne | 1 MΩ |
| Instalacje przemysłowe | 0,5 MΩ |
| Instalacje w trudnych warunkach (np. wilgoć) | 2 MΩ |
Kiedy warto skonsultować się z profesjonalistą?
W przypadku pomiaru rezystancji izolacji, istnieje wiele sytuacji, w których warto rozważyć konsultację z profesjonalistą. Jeśli wyniki pomiarów wskazują na niską rezystancję, na przykład poniżej 1 MΩ w instalacjach mieszkalnych, może to być sygnał, że izolacja jest uszkodzona. Ponadto, jeśli nie masz doświadczenia w pracy z instalacjami elektrycznymi, lepiej jest zlecić tę pracę wykwalifikowanemu elektrykowi, aby uniknąć ryzyka porażenia prądem.
Inne sytuacje, które mogą wymagać interwencji specjalisty, to widoczne oznaki uszkodzenia kabli, takie jak pęknięcia lub przetarcia, oraz problemy z działaniem sprzętu elektrycznego. Jeśli zauważysz nieprawidłowości, takie jak częste wyłączanie się bezpieczników, warto natychmiast skonsultować się z elektrykiem. Działanie w takich przypadkach może zapobiec poważniejszym awariom i zagrożeniom dla bezpieczeństwa.
Czytaj więcej: Izolacja pionowa fundamentów czym jest i jak uniknąć błędów
Nowe technologie w pomiarze rezystancji izolacji
W miarę postępu technologicznego, pojawiają się nowe narzędzia i metody, które mogą znacznie usprawnić proces pomiaru rezystancji izolacji. Na przykład, nowoczesne urządzenia pomiarowe są wyposażone w funkcje Bluetooth, co pozwala na zdalne monitorowanie wyników pomiarów na smartfonach czy tabletach. Takie rozwiązania nie tylko zwiększają wygodę użytkowania, ale również umożliwiają szybsze analizowanie danych w czasie rzeczywistym, co jest nieocenione w przypadku złożonych instalacji.
Dodatkowo, rozwój sztucznej inteligencji (AI) w analizie danych pomiarowych otwiera nowe możliwości w zakresie diagnostyki. Systemy oparte na AI mogą analizować wyniki pomiarów, identyfikować wzorce i przewidywać potencjalne problemy zanim staną się one poważne. Przemiany te mogą zrewolucjonizować podejście do utrzymania instalacji elektrycznych, dając specjalistom narzędzia do bardziej proaktywnego zarządzania bezpieczeństwem i niezawodnością. Warto zainwestować w nowoczesne technologie, aby być na bieżąco z trendami w branży elektrycznej.
